• 品牌：新诚
• 型号：DN500
• 类型：密闭式斜插板阀
• 功能：调节
• 结构型式：单叶
• 控制方式：气动
• 加工定制：是
• 外形尺寸：500mm
• 产地：佛山
• 0.6：500mm
• 0.8：800mm
• 1.0：1000mm

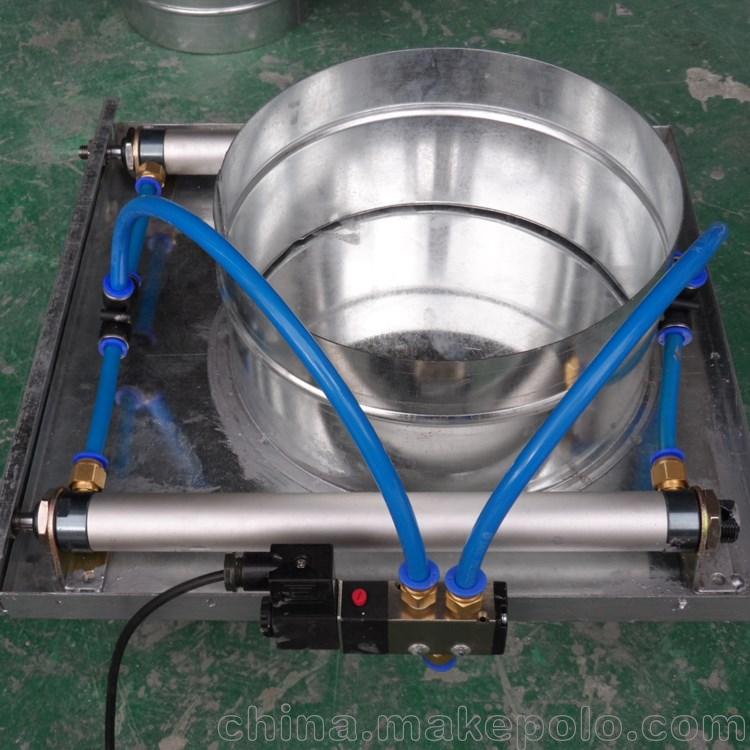

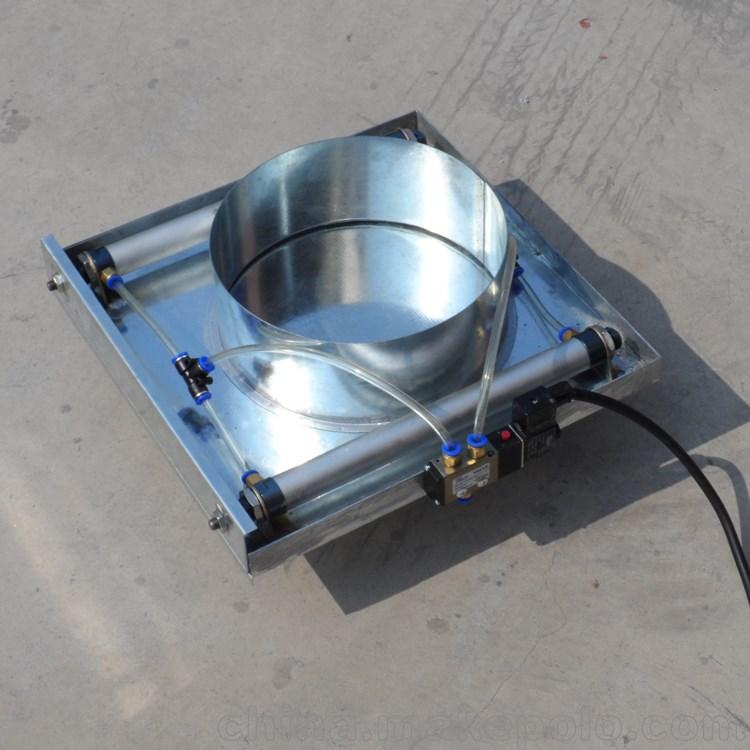

【气动插板阀介绍】    气动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。气动插板阀的优点结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。结构特点结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。【气动插板阀的工作原理】    气动插板阀主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm/s计算，没有密封性能要求的不做此项试验。4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。5、插板阀清洁度要求按JB/T7748的规定。6、静压寿命试验。7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定气动风阀 镀锌电动插板阀 气动切换风阀 产品介绍 气动风阀 气动风阀图片描述：用于通风空调系统中,由高压空气来实现风阀的开与关气动通风蝶阀金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便 气动风阀主要由碳钢外框、不锈钢叶片、传动系的气缸、主动力臂、副动力臂、叶片轴、连杆、销轴及气动控制系统等部分组成。通过电磁阀和限位器控制气缸动作，从而带动叶片开关0~90度，以达到控制气流的目的。气动风阀具有操作方便、密闭时抗阻力大、漏风量低等优点，主要应用于大型中央空调的风量控制。 气动防火阀主要由碳钢外框、不锈钢叶片、传动系的汽缸、主动力臂、副动力臂、叶片轴、连杆、销轴及热熔断器、气动控制系统等部分组成，通过电磁阀和限位器控制气缸动作，从而带动叶片开关0~90度，以达到控制气流的目的。气动防火阀具有操作方便、扭矩大、漏风量低等优点。
